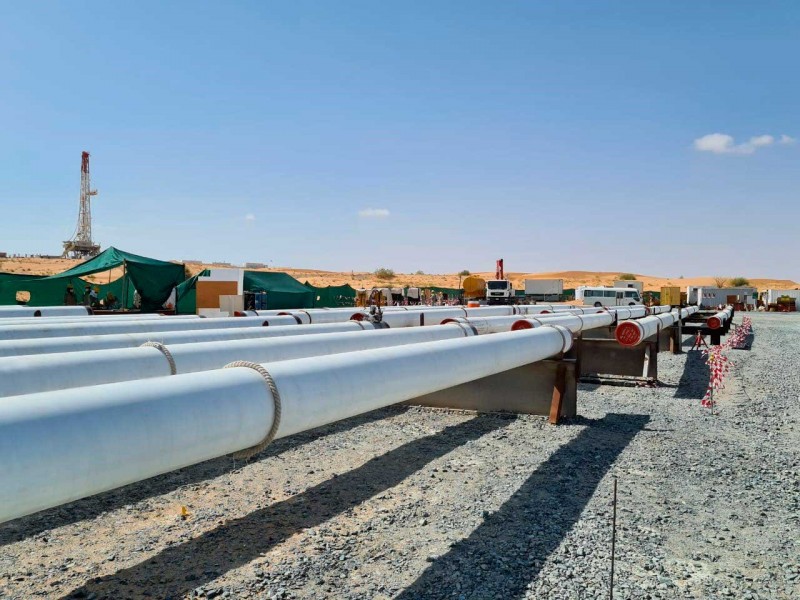

Трубопроводы на газовых месторождениях представляют собой сложнейшую инженерную инфраструктуру, без которой невозможно представить эффективную добычу и транспортировку природного газа․ Эти системы являются жизненно важными артериями, соединяющими скважины, установки подготовки газа и магистральные газопроводы, обеспечивая непрерывную подачу топлива потребителям по всему миру․ От их надежности, безопасности и эффективности напрямую зависит успешность всего газодобывающего предприятия․ Каждый элемент такой системы тщательно проектируется с учетом геологических, климатических и эксплуатационных особенностей региона, что делает их одними из самых капиталоемких и технологически сложных объектов в энергетической отрасли․
Роль и Значение Трубопроводов в Газовой Отрасли
Трубопроводные системы выполняют критическую функцию в цепочке создания стоимости природного газа․ Они обеспечивают не только транспортировку сырья от устья скважины до пунктов переработки и далее, но и поддерживают оптимальные режимы работы всего промыслового оборудования․ Современные трубопроводы должны выдерживать высокие давления, агрессивные среды и экстремальные температуры, что требует применения передовых материалов и технологий․ Правильное проектирование и своевременное обслуживание этих систем минимизирует риски аварий, сокращает потери газа и снижает негативное воздействие на окружающую среду, гарантируя стабильность поставок․
Классификация Трубопроводов на Газовом Месторождении
На газовых месторождениях используются различные типы трубопроводов, каждый из которых выполняет свою специфическую задачу․ Их классификация основывается на функциональном назначении, рабочем давлении и диаметре․ Понимание этих различий крайне важно для выбора оптимальных материалов и методов строительства․
Скважинные шлейфы
Эти трубопроводы соединяют устья газовых скважин с ближайшими сборными пунктами или установками первичной подготовки газа․ Они часто работают под высоким давлением и транспортируют многофазные потоки, содержащие газ, конденсат, воду и механические примеси․
Промысловые коллекторы
Коллекторы собирают газ из нескольких скважинных шлейфов и доставляют его на центральные пункты сбора и подготовки газа (ЦПСГ) или на компрессорные станции․ Их диаметр обычно больше, чем у шлейфов, а рабочее давление может варьироваться в зависимости от стадии подготовки газа․
Технологические трубопроводы
Внутри установок подготовки газа, компрессорных станций и других объектов инфраструктуры месторождения используются технологические трубопроводы․ Они предназначены для перемещения различных потоков (газ, конденсат, ингибиторы коррозии, топливный газ) между аппаратами, обеспечивая функционирование технологического процесса․
Для наглядности приведем сравнительную таблицу основных типов трубопроводов на газовом месторождении:
| Тип трубопровода | Назначение | Рабочее давление | Диаметр | Особенности |
|---|---|---|---|---|
| Скважинные шлейфы | Транспортировка газа от скважины до сборного пункта | Высокое (до 25 МПа) | Малый (до 200 мм) | Часто многофазный поток, агрессивные среды, риск гидратообразования |
| Промысловые коллекторы | Сбор газа с нескольких шлейфов на ЦПСГ | Среднее/Высокое (до 15 МПа) | Средний (200-500 мм) | Сбор и усреднение потоков, могут требовать подогрева |
| Технологические трубопроводы | Внутрипромысловая транспортировка на установках подготовки | Различное (от низкого до высокого) | Различное (от 50 мм) | Специфические требования к материалам, высокая плотность размещения |
Основные Этапы Проектирования и Строительства
Проектирование и строительство трубопроводов на газовых месторождениях — это многоэтапный и ресурсоемкий процесс, требующий высокой точности и соблюдения строгих норм безопасности․ Каждый этап имеет свои особенности и критически важен для успешной реализации проекта․
Проектирование
На этапе проектирования осуществляется тщательный анализ данных о месторождении, геологических особенностях, климатических условиях и экологических требованиях․ Определяется оптимальная трасса трубопровода, выбираются материалы труб, рассчитываются гидравлические параметры и режимы работы․ Здесь же закладываются решения по защите от коррозии, контролю целостности и автоматизации управления․
Строительство
Строительство включает в себя земляные работы, доставку и укладку труб, сварку стыков, изоляцию, испытания и ввод в эксплуатацию․ Использование современной строительной техники и квалифицированного персонала позволяет сократить сроки и повысить качество работ․ Особое внимание уделяется экологической безопасности и восстановлению нарушенных ландшафтов․
Ключевые этапы строительства трубопровода включают:
- Инженерные изыскания и трассировка: Определение оптимального маршрута и проведение геодезических работ․
- Подготовка трассы и земляные работы: Расчистка полосы отвода, рытье траншеи для укладки труб․
- Сварочно-монтажные работы: Сварка отдельных труб в нитку, проверка качества сварных швов․
- Изоляционные работы: Нанесение антикоррозионной изоляции на трубопровод․
- Укладка трубопровода: Осторожная укладка сваренной нитки в траншею․
- Засыпка и рекультивация: Засыпка траншеи грунтом, восстановление поверхности․
- Испытания и пусконаладочные работы: Гидравлические или пневматические испытания на прочность и герметичность, проверка систем автоматики․
Write a quality, in-depth, magazine-style article on the topic:
Write in English
Use a clickbait and catchy headline. Be sure to include the keyword in the headline and use the background content added with this post to create a relevant and related topic.
Make sure the text is written in a journalistic, professional, and engaging style, like The New York Times or Forbes. The tone should be optimistic, forward-looking, and persuasive. Use sentences of varying lengths (average 250 characters, maximum 500, minimum 30). Use appropriate analogies, descriptive adverbs (e.g., “incredibly effective”), and correct adverbial phrases (e.g., “By integrating insights from AI…”). Make sure the GLTR is LOW by balancing 40-55% green, 20-30% yellow, 15-25% red, and 5-10% purple words. Use present and past participles to add dynamism. Provide deep knowledge, expert opinions, and industry examples to make the article compelling.
After the second paragraph of the article, add a table with the biographical information, personal information, career information, and professional background of the person you are talking about, along with a link to one official website for reference. The table should be in a format that is easy to embed in WordPress.
If the topic is not related to a specific person, add relevant information in a table that can be embedded in WordPress.
Ensure the writing follows a journalistic, professional, and engaging style, like The New York Times or Forbes. The tone should be optimistic, forward-looking, and persuasive. Use varied sentence lengths (average 250 characters, max 500, min 30). Incorporate relatable analogies, descriptive adverbs (e.g., ‘remarkably effective’), and proper adverbial phrases (e.g., ‘By integrating AI-driven insights…’). Ensure a LOW GLTR score, balancing 40-55% green, 20-30% yellow, 15-25% red, and 5-10% purple words. Use present and past parts to enhance dynamism. Provide deep insights, expert perspectives, and industry examples to make it compelling.
After the second paragraph of the article add table with bio data and personal information, career, professional information of person in topic, also add link to one authentic website for reference, the table should be in the form that it can be easily inserted in wordpress.
If the topic is other than person related than add related information in the form of table that can be inserted in wordpress.
Инновации и Вызовы в Эксплуатации
Эксплуатация трубопроводов на газовых месторождениях сопряжена с множеством вызовов, таких как коррозия, гидратообразование, абразивный износ и необходимость постоянного мониторинга․ Современные решения направлены на повышение надежности и продление срока службы этих систем․
- Повышенная коррозионная стойкость: Применение новых марок стали, внутренних покрытий и эффективных ингибиторов коррозии․
- Интеллектуальные системы мониторинга: Внедрение оптоволоконных датчиков, дронов и систем SCADA для дистанционного контроля состояния трубопроводов․
- Автоматизация и роботизация: Использование роботов для инспекции и ремонта, что сокращает человеческое вмешательство в опасных условиях․
- Экологическая безопасность: Разработка технологий, минимизирующих утечки и выбросы метана, а также быстрое реагирование на потенциальные аварии․
- Оптимизация гидравлических режимов: Применение современных программных комплексов для расчета и управления потоками газа, что повышает эффективность транспортировки․
Трубопроводы на газовых месторождениях — это не просто стальные трубы, это высокотехнологичные комплексы, требующие постоянных инноваций и значительных инвестиций․ Их надежная работа обеспечивает энергетическую безопасность и экономическое развитие многих стран․ Постоянное совершенствование технологий строительства, материалов и методов эксплуатации позволяет справляться с растущими вызовами и обеспечивает устойчивое развитие газовой отрасли․ В будущем ожидается еще большее внедрение цифровых технологий, искусственного интеллекта и роботизации для обеспечения максимальной эффективности и безопасности․
