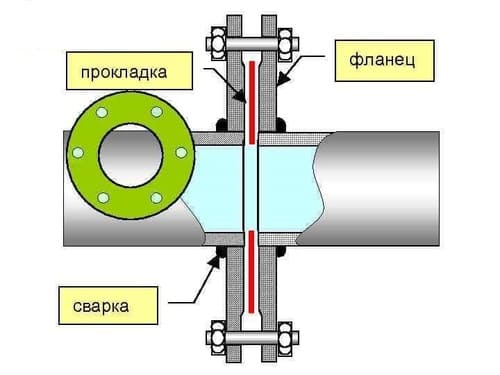

Монтаж фланцев к стальным трубопроводам – это критически важный процесс, обеспечивающий герметичность и надежность трубопроводных систем. Правильно выполненное фланцевое соединение гарантирует отсутствие утечек, что особенно важно при транспортировке опасных веществ или работе под высоким давлением. В этой статье мы подробно рассмотрим этапы монтажа, необходимые инструменты и материалы, а также расскажем о типичных ошибках, которых следует избегать. Соблюдение технологии монтажа фланцев – залог долговечной и безопасной работы всей трубопроводной системы.
Подготовка к монтажу фланцев
Перед началом монтажных работ необходимо тщательно подготовиться, чтобы избежать проблем и обеспечить качественное соединение.
Выбор фланцев и прокладок
Правильный выбор фланцев и прокладок играет ключевую роль в надежности соединения. Необходимо учитывать следующие факторы:
- Материал трубопровода: Фланцы должны быть изготовлены из стали, совместимой с материалом трубопровода, чтобы избежать коррозии.
- Рабочее давление и температура: Фланцы и прокладки должны соответствовать рабочему давлению и температуре транспортируемой среды.
- Тип среды: Необходимо учитывать химическую активность транспортируемой среды при выборе материала прокладки.
Подготовка поверхности трубопровода и фланцев
Перед монтажом необходимо тщательно очистить поверхности трубопровода и фланцев от загрязнений, ржавчины и окалины. Это можно сделать с помощью:
- Механической очистки (металлические щетки, шлифовальные круги).
- Химической очистки (специальные растворители).
После очистки необходимо убедиться в отсутствии дефектов на привалочных поверхностях фланцев (трещины, сколы, вмятины).
Этапы монтажа фланцев
Процесс монтажа фланцев состоит из нескольких последовательных этапов:
- Выравнивание трубопроводов: Трубопроводы должны быть выровнены таким образом, чтобы фланцы располагались параллельно друг другу. Не допускается приложение чрезмерных усилий для сближения фланцев.
- Установка прокладки: Прокладка должна быть установлена строго по центру между фланцами. Не допускается использование поврежденных или загрязненных прокладок.
- Установка болтов: Болты должны быть установлены с равномерным шагом по окружности фланца. Необходимо использовать болты, соответствующие диаметру и материалу фланцев.
- Затяжка болтов: Затяжка болтов должна производиться в несколько этапов, крест-накрест, с постепенным увеличением момента затяжки. Момент затяжки должен соответствовать требованиям нормативной документации.
- Проверка герметичности: После завершения монтажа необходимо проверить герметичность соединения путем опрессовки трубопровода.
Инструменты и материалы
Для монтажа фланцев необходимы следующие инструменты и материалы:
- Набор гаечных ключей (разного размера)
- Динамометрический ключ
- Металлические щетки или шлифовальные круги
- Растворители для очистки поверхности
- Прокладки, соответствующие типу фланцев
- Болты и гайки, соответствующие типу фланцев
- Смазка для резьбы болтов
FAQ (Часто задаваемые вопросы)
Вопрос: Как правильно выбрать прокладку для фланцевого соединения?
Ответ: Выбор прокладки зависит от типа транспортируемой среды, рабочего давления и температуры. Необходимо использовать прокладки, изготовленные из материалов, устойчивых к воздействию транспортируемой среды и способных выдерживать рабочее давление и температуру.
Вопрос: Какой момент затяжки болтов следует использовать?
Ответ: Момент затяжки болтов указывается в нормативной документации на фланцы. Необходимо строго соблюдать рекомендуемые значения момента затяжки, чтобы обеспечить надежное соединение.
Вопрос: Что делать, если после монтажа обнаружена утечка?
Ответ: Если после монтажа обнаружена утечка, необходимо остановить работу трубопровода, снизить давление и проверить затяжку болтов. Если утечка не устраняеться путем подтяжки болтов, необходимо заменить прокладку и повторить монтаж.
Типичные ошибки при монтаже фланцев
Наиболее распространенные ошибки при монтаже фланцев:
- Использование неподходящих фланцев и прокладок.
- Недостаточная очистка поверхности фланцев.
- Неправильная установка прокладки.
- Неравномерная затяжка болтов.
- Превышение допустимого момента затяжки болтов.
Избежание этих ошибок позволит обеспечить надежное и долговечное фланцевое соединение.
Правильный монтаж фланцев – это не просто механическая работа, а комплексный процесс, требующий знаний и опыта. Соблюдение технологических требований и использование качественных материалов гарантируют надежную и безопасную работу трубопроводной системы. Не стоит пренебрегать этапом подготовки, ведь от него зависит долговечность всего соединения. Тщательный контроль на каждом этапе монтажа – залог успешной эксплуатации трубопровода. Помните, что незначительные на первый взгляд ошибки могут привести к серьезным последствиям, поэтому доверяйте монтаж фланцев только квалифицированным специалистам.
Монтаж фланцев к стальным трубопроводам – это критически важный процесс, обеспечивающий герметичность и надежность трубопроводных систем. Правильно выполненное фланцевое соединение гарантирует отсутствие утечек, что особенно важно при транспортировке опасных веществ или работе под высоким давлением. В этой статье мы подробно рассмотрим этапы монтажа, необходимые инструменты и материалы, а также расскажем о типичных ошибках, которых следует избегать. Соблюдение технологии монтажа фланцев – залог долговечной и безопасной работы всей трубопроводной системы.
Перед началом монтажных работ необходимо тщательно подготовиться, чтобы избежать проблем и обеспечить качественное соединение.
Правильный выбор фланцев и прокладок играет ключевую роль в надежности соединения. Необходимо учитывать следующие факторы:
- Материал трубопровода: Фланцы должны быть изготовлены из стали, совместимой с материалом трубопровода, чтобы избежать коррозии.
- Рабочее давление и температура: Фланцы и прокладки должны соответствовать рабочему давлению и температуре транспортируемой среды.
- Тип среды: Необходимо учитывать химическую активность транспортируемой среды при выборе материала прокладки.
Перед монтажом необходимо тщательно очистить поверхности трубопровода и фланцев от загрязнений, ржавчины и окалины. Это можно сделать с помощью:
- Механической очистки (металлические щетки, шлифовальные круги).
- Химической очистки (специальные растворители).
После очистки необходимо убедиться в отсутствии дефектов на привалочных поверхностях фланцев (трещины, сколы, вмятины).
Процесс монтажа фланцев состоит из нескольких последовательных этапов:
- Выравнивание трубопроводов: Трубопроводы должны быть выровнены таким образом, чтобы фланцы располагались параллельно друг другу. Не допускается приложение чрезмерных усилий для сближения фланцев.
- Установка прокладки: Прокладка должна быть установлена строго по центру между фланцами. Не допускается использование поврежденных или загрязненных прокладок.
- Установка болтов: Болты должны быть установлены с равномерным шагом по окружности фланца. Необходимо использовать болты, соответствующие диаметру и материалу фланцев.
- Затяжка болтов: Затяжка болтов должна производиться в несколько этапов, крест-накрест, с постепенным увеличением момента затяжки. Момент затяжки должен соответствовать требованиям нормативной документации.
- Проверка герметичности: После завершения монтажа необходимо проверить герметичность соединения путем опрессовки трубопровода.
Для монтажа фланцев необходимы следующие инструменты и материалы:
- Набор гаечных ключей (разного размера)
- Динамометрический ключ
- Металлические щетки или шлифовальные круги
- Растворители для очистки поверхности
- Прокладки, соответствующие типу фланцев
- Болты и гайки, соответствующие типу фланцев
- Смазка для резьбы болтов
Вопрос: Как правильно выбрать прокладку для фланцевого соединения?
Ответ: Выбор прокладки зависит от типа транспортируемой среды, рабочего давления и температуры. Необходимо использовать прокладки, изготовленные из материалов, устойчивых к воздействию транспортируемой среды и способных выдерживать рабочее давление и температуру.
Вопрос: Какой момент затяжки болтов следует использовать?
Ответ: Момент затяжки болтов указывается в нормативной документации на фланцы. Необходимо строго соблюдать рекомендуемые значения момента затяжки, чтобы обеспечить надежное соединение.
Вопрос: Что делать, если после монтажа обнаружена утечка?
Ответ: Если после монтажа обнаружена утечка, необходимо остановить работу трубопровода, снизить давление и проверить затяжку болтов. Если утечка не устраняется путем подтяжки болтов, необходимо заменить прокладку и повторить монтаж.
Наиболее распространенные ошибки при монтаже фланцев:
- Использование неподходящих фланцев и прокладок.
- Недостаточная очистка поверхности фланцев.
- Неправильная установка прокладки.
- Неравномерная затяжка болтов.
- Превышение допустимого момента затяжки болтов.
Избежание этих ошибок позволит обеспечить надежное и долговечное фланцевое соединение.
Правильный монтаж фланцев – это не просто механическая работа, а комплексный процесс, требующий знаний и опыта. Соблюдение технологических требований и использование качественных материалов гарантируют надежную и безопасную работу трубопроводной системы. Не стоит пренебрегать этапом подготовки, ведь от него зависит долговечность всего соединения. Тщательный контроль на каждом этапе монтажа – залог успешной эксплуатации трубопровода. Помните, что незначительные на первый взгляд ошибки могут привести к серьезным последствиям, поэтому доверяйте монтаж фланцев только квалифицированным специалистам.
Продвинутые техники и советы по монтажу
Помимо базовых этапов, существуют продвинутые техники и советы, которые позволяют значительно повысить качество и надежность фланцевых соединений.
Использование специальных смазок
Применение специальных смазок для резьбы болтов значительно облегчает процесс затяжки и предотвращает заедание. Эти смазки снижают трение, обеспечивая более точное достижение требуемого момента затяжки. Рекомендуется использовать смазки, предназначенные для работы в условиях высоких температур и агрессивных сред.
Контроль усилия затяжки с помощью ультразвука
В ответственных трубопроводных системах, где требуется максимальная надежность, для контроля усилия затяжки болтов можно использовать ультразвуковые приборы. Этот метод позволяет с высокой точностью измерить деформацию болта при затяжке и убедиться, что достигнут оптимальный уровень натяжения.
Применение фланцевых изоляционных комплектов
Для предотвращения электрохимической коррозии, возникающей между разнородными металлами, используются фланцевые изоляционные комплекты. Они включают в себя изоляционные прокладки, втулки и шайбы, которые электрически изолируют фланцы друг от друга.
Особенности монтажа фланцев на трубопроводах большого диаметра
Монтаж фланцев на трубопроводах большого диаметра требует особого внимания к выравниванию и поддержке трубопроводов. Необходимо использовать специальные приспособления для обеспечения соосности фланцев и предотвращения возникновения напряжений в соединении. Также, в этом случае, может потребоваться использование более мощного динамометрического ключа.
Рекомендации по обслуживанию фланцевых соединений
Чтобы обеспечить долговечность и надежность фланцевых соединений, необходимо регулярно проводить их обслуживание:
- Регулярный осмотр: Осматривайте фланцевые соединения на предмет утечек, коррозии и повреждений.
- Подтяжка болтов: Периодически проверяйте момент затяжки болтов и, при необходимости, подтягивайте их в соответствии с требованиями нормативной документации.
- Замена прокладок: При обнаружении признаков износа или повреждения прокладки, ее необходимо заменить.
- Защита от коррозии: Обеспечьте защиту фланцевых соединений от коррозии путем нанесения защитных покрытий или использования антикоррозионных смазок.
Юридические и нормативные аспекты
Монтаж фланцев к стальным трубопроводам должен соответствовать требованиям действующих нормативных документов, таких как ГОСТы, СНиПы и другие отраслевые стандарты. Соблюдение этих требований является обязательным для обеспечения безопасности и надежности трубопроводных систем. Важно, чтобы организация, выполняющая монтажные работы, имела необходимые лицензии и сертификаты.
