Фланцы: назначение, типы, размеры и стандарты

«

`

Фланцы представляют собой неотъемлемые элементы любой трубопроводной системы, обеспечивающие герметичное и надежное соединение труб, арматуры, насосов и других компонентов․ Эти дискообразные детали с отверстиями для крепежа позволяют легко собирать и разбирать участки трубопроводов, что критически важно для обслуживания и ремонта․ Правильный выбор фланца напрямую зависит от точного понимания его размеров, которые должны соответствовать параметрам сопрягаемых элементов․ Несоответствие даже в одном измерении может привести к утечкам, потере давления и серьезным авариям, угрожая безопасности эксплуатации всей системы․

`

Что такое фланец и его назначение?

Фланец — это плоская или коническая деталь, чаще всего круглой формы, имеющая равномерно расположенные отверстия для болтов или шпилек․ Он служит для создания разъемных соединений на трубопроводах, присоединения к насосам, клапанам, аппаратам и другому оборудованию․ Благодаря фланцевым соединениям становится возможным быстрый монтаж и демонтаж оборудования, что значительно упрощает процесс обслуживания, ремонта и модернизации․

Основные типы фланцев

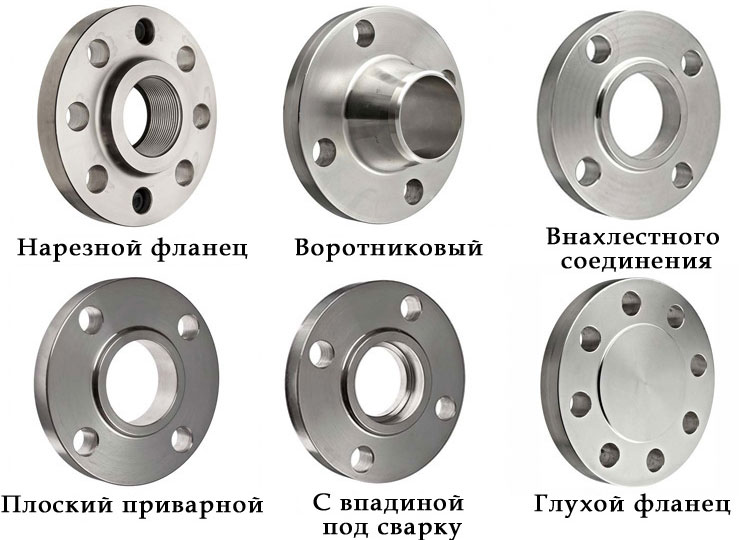

Существует несколько основных типов фланцев, каждый из которых предназначен для определенных условий эксплуатации и методов монтажа:

• Воротниковые фланцы (Weld Neck Flanges): Имеют удлиненную коническую часть (воротник), которая приваривается к трубе встык․ Они обеспечивают высокую прочность и используются для высоких давлений и температур․
• Плоские приварные фланцы (Slip-On Flanges): Насаживаються на трубу и привариваются двумя швами — снаружи и изнутри․ Они проще в монтаже, но подходят для средних давлений․
• Свободные фланцы на приварном кольце (Lap Joint Flanges): Состоят из двух частей: приварного кольца и свободно вращающегося фланца․ Удобны для монтажа в труднодоступных местах, так как позволяют легко выравнивать отверстия под болты․
• Резьбовые фланцы (Threaded Flanges): Накручиваются на трубу с резьбой․ Применяются в системах низкого давления и там, где сварка нежелательна или невозможна․
• Глухие фланцы (Blind Flanges): Предназначены для заглушки концов трубопроводов, сосудов или отверстий оборудования․ Они не имеют центрального отверстия;

Ключевые Размеры Фланцев и Регулирующие Стандарты

Понимание основных размерных характеристик фланцев крайне важно для обеспечения их совместимости и безопасной эксплуатации․ Каждый параметр играет свою роль в надежности и герметичности соединения․

Основные размерные характеристики

При выборе фланца необходимо учитывать следующие ключевые параметры:

1. Условный проход (DN / NPS): Номинальный диаметр трубопровода, к которому присоединяется фланец․ Это внутренний диаметр трубы, выраженный в миллиметрах (DN) или дюймах (NPS)․
2. Условное давление (PN / Class): Максимальное рабочее давление среды, которое может выдержать фланец при заданной температуре․ Выражается в барах (PN) или классах давления (Class) по ASME․
3. Наружный диаметр фланца (D): Общий внешний диаметр фланца․
4. Диаметр окружности центров крепежных отверстий (Dk): Диаметр, на котором расположены центры всех отверстий для болтов или шпилек․
5. Количество и диаметр крепежных отверстий (n x d): Число отверстий и их диаметр для болтов/шпилек․
6. Толщина фланца (H): Толщина самого тела фланца․
7. Тип уплотнительной поверхности: Форма поверхности, которая контактирует с прокладкой и обеспечивает герметичность (например, выступ-впадина, шип-паз)․

Стандарты, регулирующие размеры фланцев

Для обеспечения унификации и взаимозаменяемости, размеры фланцев строго регламентируются международными и национальными стандартами․ Эти стандарты определяют не только габаритные размеры, но и материалы, допуски, а также методы испытаний․

Основные стандарты включают:

• ГОСТ (Россия и СНГ): Например, ГОСТ 33259-2015 (фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 250), а также устаревшие, но все еще используемые ГОСТ 12820-80 (плоские приварные) и ГОСТ 12821-80 (воротниковые)․
• ASME/ANSI B16․5 (США): Стандарт для стальных фланцев и фланцевых фитингов размером от NPS 1/2 до NPS 24․
• EN 1092-1 (Европа): Стандарт для стальных фланцев, используемый в Европейском Союзе․
• DIN (Германия): Исторически важные стандарты, многие из которых теперь инкорпорированы в EN 1092-1․

Примерные соответствия размеров фланцев по различным стандартам

Хотя стандарты различаются, существуют общие принципы․ Например, для одного и того же условного прохода (DN) и давления (PN), размеры фланцев по ГОСТ, ASME и EN будут иметь некоторые отличия, но общая цель — обеспечение совместимости — сохраняется․
