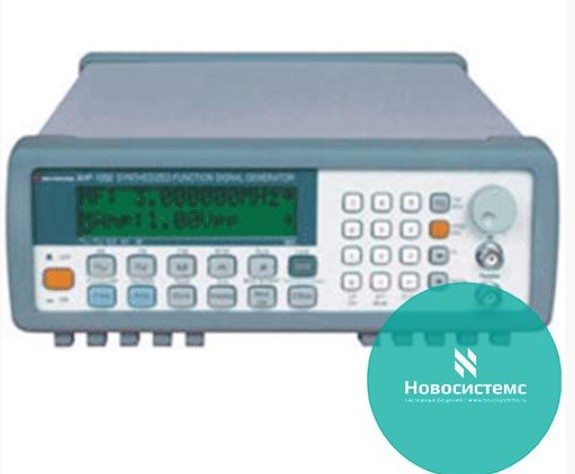

При проверке промышленной электроники важно не только задать нужную частоту и амплитуду сигнала, но и убедиться, что именно такое воздействие получает испытуемое устройство. На практике напряжение на выходе источника может отличаться от ожидаемого из-за сопротивления нагрузки, особенностей соединительных кабелей и входных характеристик проверяемой схемы. В результате усилитель показывает меньшее усиление, фильтр демонстрирует отклонение от расчётной характеристики, а измерительный модуль не проходит проверку по формальным критериям. Иногда причина кроется не в самом оборудовании, а в условиях подключения измерительной аппаратуры. Поэтому генератор НЧ сигналов следует оценивать не только по диапазону частот и стабильности выходного сигнала, но и по выходному сопротивлению, допустимой нагрузке и условиям нормирования амплитуды.
Почему выходное сопротивление меняет напряжение на нагрузке
Выход генератора можно представить в виде источника сигнала с некоторым внутренним сопротивлением. Когда к нему подключают устройство, между внутренним сопротивлением источника и входным сопротивлением нагрузки возникает деление напряжения. Чем сильнее сопротивление нагрузки влияет на этот делитель, тем заметнее различие между напряжением холостого хода и фактическим уровнем сигнала на входе устройства. Именно поэтому значение, установленное на панели генератора, не всегда совпадает с напряжением, которое получает проверяемая схема. Для точных измерений это принципиальный момент.
Представим, что генератор имеет выходное сопротивление 50 Ом, а входное сопротивление проверяемого устройства составляет 50 Ом. Если генератор можно представить идеальным источником напряжения с последовательно включённым сопротивлением 50 Ом, на нагрузке выделится примерно половина напряжения холостого хода. Это обычный результат деления напряжения между двумя одинаковыми сопротивлениями. Если же входное сопротивление устройства значительно выше, например 1 МОм, падение напряжения на выходном сопротивлении генератора будет небольшим. Однако реальный результат зависит от того, как производитель определяет и отображает установленную амплитуду.
Здесь возникает распространённая ошибка. Инженер задаёт требуемое напряжение, подключает нагрузку и получает значение ниже ожидаемого, после чего начинает искать неисправность в проверяемом устройстве. Между тем генератор может быть исправен, а расхождение объясняется обычными электрическими законами. Поэтому перед испытанием необходимо выяснить, для какой нагрузки нормируется выходная амплитуда: для холостого хода, сопротивления 50 Ом или другого значения. Эта информация обычно содержится в технической документации прибора.
Согласование нагрузки: когда 50 Ом имеют значение
Сопротивление 50 Ом широко применяется в измерительной технике, особенно при работе с высокочастотными сигналами и коаксиальными трактами. Оно помогает согласовать источник, кабель и нагрузку, уменьшая отражения сигнала в соответствующих условиях. Однако само по себе подключение нагрузки 50 Ом не гарантирует идеального результата: необходимо учитывать частоту, характеристики кабеля, разъёмов и входа измерительного прибора. Для низкочастотных испытаний согласование также может иметь значение, но его роль зависит от конкретной схемы. В одних случаях оно необходимо для соблюдения условий измерения, в других достаточно корректно учесть входное сопротивление нагрузки.
Особенно важно различать согласование по сопротивлению и передачу заданного напряжения. При согласованной нагрузке с сопротивлением, равным выходному сопротивлению генератора, напряжение на нагрузке в простой модели составляет половину напряжения холостого хода. Это не дефект и не потеря точности, а ожидаемый результат. Если генератор показывает амплитуду, рассчитанную на нагрузку 50 Ом, подключение высокоомного входа может привести к тому, что фактическое напряжение окажется примерно вдвое выше установленного значения. Конкретное поведение зависит от схемы генератора и режима отображения амплитуды, поэтому его необходимо проверять по руководству.
Для лабораторных испытаний полезно заранее определить, какой режим подключения соответствует методике. Если устройство рассчитано на вход 50 Ом, можно применить подходящую нагрузку или включить предусмотренный производителем режим отображения уровня. Если же проверяется высокоомный вход, важно убедиться, что генератор корректно работает с такой нагрузкой и не возникает нежелательного изменения амплитуды. При необходимости напряжение контролируют отдельным измерительным прибором непосредственно в точке подключения. Это позволяет исключить неоднозначность и сравнивать результаты, полученные в разных испытательных стендах.
Как сопротивление источника влияет на результаты испытаний
Выходное сопротивление влияет не только на амплитуду, но и на поведение генератора при подключении различных устройств. Если нагрузка меняется, меняется и ток, который должен отдавать источник. При недостаточной нагрузочной способности выходной сигнал может искажаться или переставать соответствовать установленным параметрам. Для некоторых генераторов важны также ограничения по выходному току и минимальному сопротивлению нагрузки. Поэтому при проверке электронных модулей следует учитывать не только номинальное напряжение, но и электрические условия, в которых оно формируется.
Рассмотрим испытание аналогового усилителя. Инженер подаёт на вход синусоидальный сигнал заданной амплитуды и измеряет выходное напряжение. Если фактический уровень на входе ниже ожидаемого из-за деления напряжения, рассчитанное усиление окажется заниженным. При сравнении нескольких устройств это может создать ложное впечатление, что одна партия работает хуже другой. Если же нагрузка изменяется между испытаниями, результаты теряют сопоставимость. Решение простое: контролировать фактическое напряжение на входе проверяемого устройства и сохранять одинаковые условия подключения.
Похожая ситуация возникает при проверке фильтров и аналоговых измерительных каналов. Входное сопротивление испытуемого устройства может взаимодействовать с выходным сопротивлением генератора и влиять на передаточную характеристику всей цепи. В некоторых схемах это меняет не только амплитуду, но и частотную зависимость сигнала. Поэтому отклонение на определённой частоте не всегда означает, что фильтр изготовлен с дефектом. Прежде чем менять компоненты или корректировать настройки, следует проверить схему измерения и убедиться, что генератор не влияет на исследуемую цепь сильнее, чем предполагает методика.
Кабели, разъёмы и измерительные приборы: детали, которые меняют результат
Даже при правильно выбранной нагрузке результат зависит от соединений. Сопротивление контактов, состояние разъёмов и характеристики кабеля способны вносить дополнительные отклонения. На низких частотах влияние длины кабеля обычно менее заметно, чем в высокочастотных трактах, но это не означает, что соединения можно игнорировать. При работе с малыми сигналами особенно важно избегать плохих контактов и наводок. Если измерения выполняются регулярно, полезно применять одинаковые кабели и фиксировать схему подключения в документации.
Необходимо учитывать и входные характеристики прибора, которым измеряют сигнал. Например, осциллограф с входом 1 МОм и подключённым щупом обычно оказывает на источник иное влияние, чем вход, установленный в режим 50 Ом. Если к генератору одновременно подключены несколько устройств через разветвитель, суммарная нагрузка может отличаться от ожидаемой. Поэтому при проверке амплитуды следует учитывать все подключённые входы, переходники и дополнительные элементы схемы. Чем меньше неопределённость в измерительном тракте, тем надёжнее итоговые данные.
Для воспроизводимых испытаний стоит применять короткую и понятную схему соединений. Перед началом серии проверяют целостность кабелей, надёжность контактов и соответствие разъёмов. Если измеряется малый сигнал, полезно исключить лишние соединения и источники электромагнитных помех. При необходимости фактическое напряжение проверяют непосредственно на входе нагрузки, а не только по показаниям генератора. Такой подход особенно полезен при сравнении результатов разных смен, лабораторий и партий продукции.
Как проверить генератор перед серией измерений
Перед ответственными испытаниями рекомендуется выполнить контрольное измерение на известной нагрузке. Сначала изучают документацию и устанавливают параметры сигнала, предусмотренные методикой. Затем подключают нагрузку с известным сопротивлением и проверяют фактическую амплитуду подходящим измерительным прибором. Если полученное значение отличается от ожидаемого, необходимо проверить режим отображения амплитуды, настройки нагрузки и характеристики измерительного тракта. Только после выяснения причин можно переходить к испытаниям продукции.
Полезно проверить работу генератора на нескольких уровнях амплитуды и частотах, характерных для производственных задач. Это помогает обнаружить ограничения, которые не проявляются при одной контрольной точке. Например, на отдельных режимах выходной сигнал может ограничиваться по току, а на других — сильнее зависеть от нагрузки. При оценке формы сигнала следует обращать внимание на искажения, шум и стабильность параметров. Если испытания входят в процедуру подтверждения качества, проверки проводят по утверждённой методике и с учётом требований к метрологическому контролю.
Результаты контрольных измерений лучше сохранять вместе с условиями подключения. В записи указывают частоту, амплитуду, тип и сопротивление нагрузки, применённые кабели и измерительные приборы. Это позволяет повторить проверку и понять, связаны ли различия между результатами с самим устройством или с изменением схемы испытания. Для крупного производства единый порядок подключения особенно важен: он помогает избежать расхождений между рабочими местами. В итоге даже простая проверка выходного сопротивления становится частью системного контроля качества.
Точность начинается с понимания измерительной цепи
Выходное сопротивление генератора НЧ и характеристики нагрузки напрямую влияют на напряжение, поступающее на проверяемое устройство. Если не учитывать эти параметры, можно получить ошибочные выводы об усилении, частотной характеристике или исправности электронного узла. При этом согласование 50 Ом требуется не во всех ситуациях: его необходимость определяется схемой, частотой и условиями испытания. Главное — знать, для какой нагрузки нормируется выходной сигнал, и проверять фактические условия измерения.
При грамотной организации испытаний генератор становится надёжным источником воспроизводимого воздействия. Инженер задаёт параметры, контролирует нагрузку и сравнивает результаты при одинаковых условиях. Такой подход снижает риск ложных отклонений, облегчает диагностику и помогает получать сопоставимые данные при контроле серийной продукции. Именно внимание к деталям измерительного тракта часто определяет, насколько полезным окажется результат лабораторной проверки.
